BT-Spannschloss® - Produktüberischt

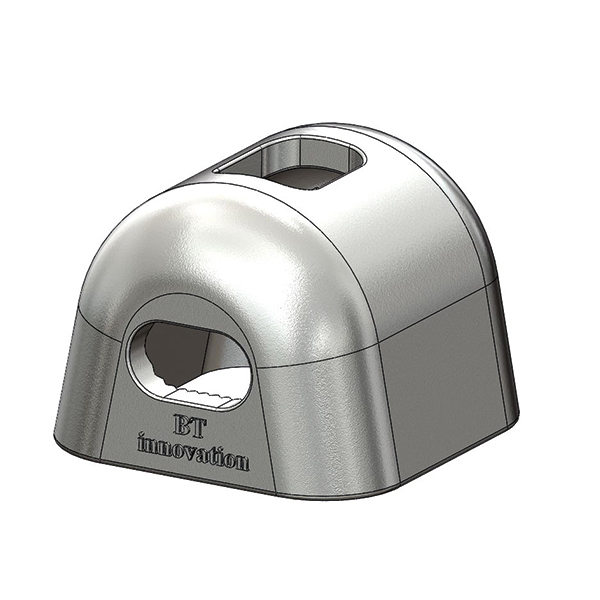

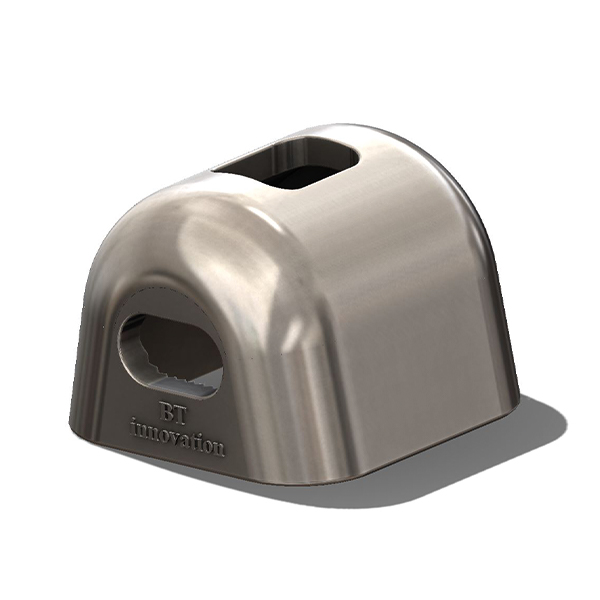

BT-Spannschloss® Das BT-Spannschloss® ist Teil eines leicht anzuwendenden Verbindungssystems – ohne weitere Zusatzwerkstoffe und Hilfsmittel. Das BT-Spannschloss® ermöglicht rationelle und präzise Montagen sowie dauerhafte Verbindungen von Betonfertigteilen. Durch die Verwendung des BT-Spannschlosses und entsprechender Verbindungsmittel können Fertigteile ohne einen mineralischen Verguss miteinander verbunden werden. Es entfallen dadurch Aushärtezeiten und witterungsbedingte Stillstandszeiten. Außerdem ist das BT-Spannschloss® auch bei tiefen Temperaturen einsetzbar und kann sofort voll belastet werden. Die bauaufsichtliche Zulassung (Z-14.4-599) bescheinigt die Zuverlässigkeit des Produkts. Das BT-Spannschloss® wird in drei Baugrößen – M12, M16 und M20 – angeboten und ist in verzinkter Ausführung oder in Edelstahl erhältlich Produkteigenschaften trockene Schraubverbindung ohne Fugenverguss, ohne Spezialwerkzeug sofort belastbar, keine Aushärtezeiten witterungsunabhängige Montage auch bei niedrigen Temperaturen oder Niederschlägen demontierbar – Rückbau von temporär errichteten Bauwerken möglich Dreipunktverbindung möglich Einsatzgebiete Winkelstützwände im Hochwasserschutz Wohnungs- und Gewerbebau Landwirtschaftliche Anlagen (z. B. Biogasanlagen, Silos) Kanal- und Tiefbau (z. B. Schachtbauwerke, Medienkanäle, Amphibientunnel) Temporäre Bauwerke Vorteile Trockene Schraubverbindung Ohne Fugenverguss, ohne Spezialwerkzeug Sofort belastbar, keine Aushärtezeiten Witterungsunabhängige Montage auch bei niedrigen Temperaturen oder Niederschlägen Demontierbar – Rückbau von temporär errichteten Bauwerken möglich Dreipunktverbindung möglich Belastbarkeit (Bemessungswiderstände) Bemessungswerte für die Zugtragfähigkeit (Grenzzugkraft) und für die Querkraftfähigkeit (Grenzquerkraft) gemäß DIBt Zulassung Z-14.4-599. Die Bemessungswerte für die Zugtragfähigkeit (Grenzzugkraft) NR,d und für die Querkraftfähigkeit (Grenzzugkraft) VR,d sind folgender Tabelle zu entnehmen: BTSpannschloss® Zugkraft, in Richtung der Verbindungselementachse NR,d [kN] Querkraft, rechtwinklig zur Verbindungselementachse VR,d [kN] M12 33,7 9,4 M16 43,5 26,2 M20 52,5 24,8 Kombinierte Beanspruchung aus Zug-und Querkräften Bei kombinierter Beanspruchung durch die Bemessungswerte der einwirkenden Zugkräfte und Querkräfte ist ein Interaktionsnachweis zu führen. Technische Eigenschaften und Varianten vom BT-Spannschloss® Art.-Nr. Artikelbezeichnung Artikelinformationen 4009082 BT-Spannschloss® M12 verzinkt 2.000 Stück / Palette 4009076 BT-Spannschloss® M16 verzinkt 850 Stück / Palette 4009075 BT-Spannschloss® M20 verzinkt 600 Stück / Palette 4009079 BT-Spannschloss® M12 Edelstahl verzahnt 4009080 BT-Spannschloss® M16 Edelstahl verzahnt 4009081 BT-Spannschloss® M20 Edelstahl verzahnt 4009086 BT-Spannschloss® M12 verzinkt Set 20 Sets im Karton 4009074 BT-Spannschloss® M16 verzinkt Set 10 Sets im Karton 4009072 BT-Spannschloss® M20 verzinkt Set 10 Sets im Karton 4009084 BT-Spannschloss® M12 Edelstahl-Set 10 Sets im Karton 4009083 BT-Spannschloss® M16 Edelstahl-Set 10 Sets im Karton 4009085 BT-Spannschloss® M20 Edelstahl-Set 8 Sets im Karton 4009123 BT-Spannschloss® Starterset M16 zur Erprobung des Spannschlosssystems 4009152 BT-Spannschloss® Starterset M20 Zur Erprobung des Spannschlosssystems HINWEIS: JEDES BT-SPANNSCHLOSS®-SET BESTEHT AUS EINEM BT-SPANNSCHLOSS ® IN DER ENTSPRECHENDEN AUSFÜHRUNG SOWIE JEWEILS ZWEI PASSENDEN SCHRAUBEN UND SCHEIBEN.

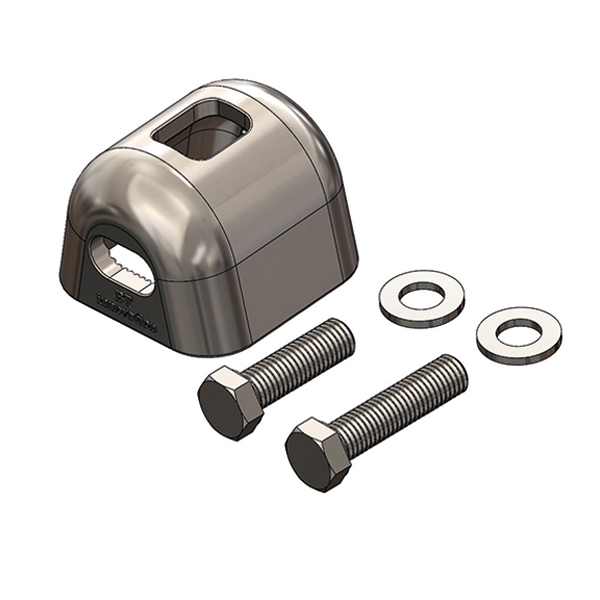

BT-Spannschloss® - Set 1 Set bestehend aus: 1 Stück BT-Spannschloss M12 - Edelstahl 2 Stück Schrauben M12x40 - ISO 4017 – A4-80 2 Stück Scheiben M12 - ISO 7093-1 - 200 HV - A4 bauaufsichtliche Zulassung: Z-14.4-599 Das BT-Spannschloss® ist Teil eines leicht anzuwendenden Verbindungssystems – ohne weitere Zusatzwerkstoffe und Hilfsmittel. Das BT-Spannschloss® ermöglicht rationelle und präzise Montagen sowie dauerhafte Verbindungen von Betonfertigteilen. Durch die Verwendung des BT-Spannschlosses und entsprechender Verbindungsmittel können Fertigteile ohne einen mineralischen Verguss miteinander verbunden werden. Es entfallen dadurch Aushärtezeiten und witterungsbedingte Stillstandszeiten. Außerdem ist das BT-Spannschloss® auch bei tiefen Temperaturen einsetzbar und kann sofort voll belastet werden. Die bauaufsichtliche Zulassung (Z-14.4-599) bescheinigt die Zuverlässigkeit des Produkts. Das BT-Spannschloss® wird in drei Baugrößen – M12, M16 und M20 – angeboten und ist in verzinkter Ausführung oder in Edelstahl erhältlich Produkteigenschaften trockene Schraubverbindung ohne Fugenverguss, ohne Spezialwerkzeug sofort belastbar, keine Aushärtezeiten witterungsunabhängige Montage auch bei niedrigen Temperaturen oder Niederschlägen demontierbar – Rückbau von temporär errichteten Bauwerken möglich Dreipunktverbindung möglich Einsatzgebiete Winkelstützwände im Hochwasserschutz Wohnungs- und Gewerbebau Landwirtschaftliche Anlagen (z. B. Biogasanlagen, Silos) Kanal- und Tiefbau (z. B. Schachtbauwerke, Medienkanäle, Amphibientunnel) Temporäre Bauwerke Vorteile Trockene Schraubverbindung Ohne Fugenverguss, ohne Spezialwerkzeug Sofort belastbar, keine Aushärtezeiten Witterungsunabhängige Montage auch bei niedrigen Temperaturen oder Niederschlägen Demontierbar – Rückbau von temporär errichteten Bauwerken möglich Dreipunktverbindung möglich Belastbarkeit (Bemessungswiderstände) Bemessungswerte für die Zugtragfähigkeit (Grenzzugkraft) und für die Querkraftfähigkeit (Grenzquerkraft) gemäß DIBt Zulassung Z-14.4-599. Die Bemessungswerte für die Zugtragfähigkeit (Grenzzugkraft) NR,d und für die Querkraftfähigkeit (Grenzzugkraft) VR,d sind folgender Tabelle zu entnehmen: BTSpannschloss® Zugkraft, in Richtung der Verbindungselementachse NR,d [kN] Querkraft, rechtwinklig zur Verbindungselementachse VR,d [kN] M12 33,7 9,4 M16 43,5 26,2 M20 52,5 24,8 Kombinierte Beanspruchung aus Zug-und Querkräften Bei kombinierter Beanspruchung durch die Bemessungswerte der einwirkenden Zugkräfte und Querkräfte ist ein Interaktionsnachweis zu führen. Technische Eigenschaften und Varianten vom BT-Spannschloss® - Set Art.-Nr. Produkt Beschreibung Information 4009086 BT-Spannschloss® M12 verzinkt, Set inkl.: 2 Stk. Sechskantschraube (ISO 4017 – M12 x 40 – 8.8 – tZn) 2 Stk. Scheibe (ISO 7093 – 1-12-200 HV – tZn) für Wandstärken > 6 cm ETA-19/0013 4009084 BT-Spannschloss® M12 Edelstahl, Set inkl.: 2 Stk. Sechskantschraube (ISO 4017 – M12 x 40 – A4-70) 2 Stk. Scheibe (ISO 7093-1 – 12 – 200 HV – A4) für Wandstärken > 6 cm 4009074 BT-Spannschloss® M16 verzinkt, Set inkl.: 1 Stk. Sechskantschraube (ISO 4017 – M16 x 40 – 8.8 – tZn) 1 Stk. Sechskantschraube (ISO 4017 – M16 x 50 – 8.8 – tZn) 2 Stk. Scheibe (ISO 7093-1 – 16 – 200 HV – tZn) für Wandstärken > 12 cm ETA-19/0013 4009083 BT-Spannschloss® M16 Edelstahl, Set inkl.: 1 Stk. Sechskantschraube (ISO 4017 – M16 x 40 – A4-70) 1 Stk. Sechskantschraube (ISO 4017 – M16 x 50 – A4-70) 2 Stk. Scheibe (ISO 7093-1 – 16 – 200 HV – A4) für Wandstärken > 12 cm 4009072 BT-Spannschloss® M20 verzinkt, Set inkl.: 2 Stk. Sechskantschraube (ISO 4017 – M20 x 60 – 8.8 – tZn) 2 Stk. Scheibe (ISO 7093-1 – 20 – 200 HV – tZn) für Wandstärken > 14 cm ETA-19/0013 4009085 BT-Spannschloss® M20 Edelstahl, Set inkl.: 2 Stk. Sechskantschraube (ISO 4017 – M20 x 60 – A4-70) 2 Stk. Scheibe (ISO 7093-1 – 20 – 200 HV – A4) für Wandstärken > 14 cm 4009123 BT-Spannschloss® Starterset M16 inkl.: 6x BT-Spannschloss® M16 verzinkt, 6x M16 x 50 Schrauben, 6x M16 x 40 Schrauben, 12x Unterlegscheiben M16, 12x T-Fixx Anker M16x100 gratis: 1x Ratschen-Ringmaulschlüssel 24 mm, 6x Einweg-Aussparungskörper, 6x Nagelteller M16 4009152 BT-Spannschloss® Starterset M20 inkl.: 6x BT-Spannschloss® M20 verzinkt, 12x M20 x 60 Schrauben, 12x Unterlegscheiben M20, 12x T-Fixx Anker M20 gratis: 1x Ratschen-Ringmaulschlüssel 30 mm, 6x Einweg-Aussparungskörper, 6x Nagelteller M20

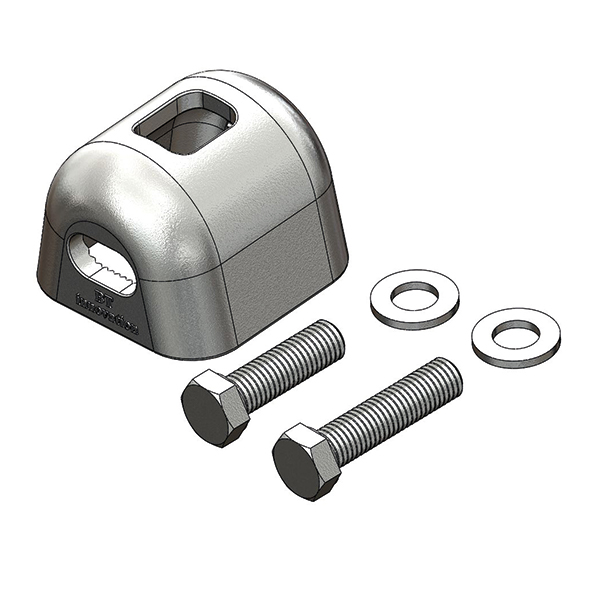

BT-Spannschloss® - Set 1 Set bestehend aus: 1 Stück BT-Spannschloss M12 - verzinkt 2 Stück Schrauben M12x40 - DIN 933 / ISO 4017 – 8.8 - verzinkt 2 Stück Scheiben M12 - DIN 125 - verzinkt Zulassung: ETA-19/0013 Das BT-Spannschloss® ist Teil eines leicht anzuwendenden Verbindungssystems – ohne weitere Zusatzwerkstoffe und Hilfsmittel. Das BT-Spannschloss® ermöglicht rationelle und präzise Montagen sowie dauerhafte Verbindungen von Betonfertigteilen. Durch die Verwendung des BT-Spannschlosses und entsprechender Verbindungsmittel können Fertigteile ohne einen mineralischen Verguss miteinander verbunden werden. Es entfallen dadurch Aushärtezeiten und witterungsbedingte Stillstandszeiten. Außerdem ist das BT-Spannschloss® auch bei tiefen Temperaturen einsetzbar und kann sofort voll belastet werden. Die bauaufsichtliche Zulassung (Z-14.4-599) bescheinigt die Zuverlässigkeit des Produkts. Das BT-Spannschloss® wird in drei Baugrößen – M12, M16 und M20 – angeboten und ist in verzinkter Ausführung oder in Edelstahl erhältlich Produkteigenschaften trockene Schraubverbindung ohne Fugenverguss, ohne Spezialwerkzeug sofort belastbar, keine Aushärtezeiten witterungsunabhängige Montage auch bei niedrigen Temperaturen oder Niederschlägen demontierbar – Rückbau von temporär errichteten Bauwerken möglich Dreipunktverbindung möglich Einsatzgebiete Winkelstützwände im Hochwasserschutz Wohnungs- und Gewerbebau Landwirtschaftliche Anlagen (z. B. Biogasanlagen, Silos) Kanal- und Tiefbau (z. B. Schachtbauwerke, Medienkanäle, Amphibientunnel) Temporäre Bauwerke Vorteile Trockene Schraubverbindung Ohne Fugenverguss, ohne Spezialwerkzeug Sofort belastbar, keine Aushärtezeiten Witterungsunabhängige Montage auch bei niedrigen Temperaturen oder Niederschlägen Demontierbar – Rückbau von temporär errichteten Bauwerken möglich Dreipunktverbindung möglich Belastbarkeit (Bemessungswiderstände) Bemessungswerte für die Zugtragfähigkeit (Grenzzugkraft) und für die Querkraftfähigkeit (Grenzquerkraft) gemäß DIBt Zulassung Z-14.4-599. Die Bemessungswerte für die Zugtragfähigkeit (Grenzzugkraft) NR,d und für die Querkraftfähigkeit (Grenzzugkraft) VR,d sind folgender Tabelle zu entnehmen: BTSpannschloss® Zugkraft, in Richtung der Verbindungselementachse NR,d [kN] Querkraft, rechtwinklig zur Verbindungselementachse VR,d [kN] M12 33,7 9,4 M16 43,5 26,2 M20 52,5 24,8 Kombinierte Beanspruchung aus Zug-und Querkräften Bei kombinierter Beanspruchung durch die Bemessungswerte der einwirkenden Zugkräfte und Querkräfte ist ein Interaktionsnachweis zu führen. Technische Eigenschaften und Varianten vom BT-Spannschloss® - Set Art.-Nr. Produkt Beschreibung Information 4009086 BT-Spannschloss® M12 verzinkt, Set inkl.: 2 Stk. Sechskantschraube (ISO 4017 – M12 x 40 – 8.8 – tZn) 2 Stk. Scheibe (ISO 7093 – 1-12-200 HV – tZn) für Wandstärken > 6 cm ETA-19/0013 4009084 BT-Spannschloss® M12 Edelstahl, Set inkl.: 2 Stk. Sechskantschraube (ISO 4017 – M12 x 40 – A4-70) 2 Stk. Scheibe (ISO 7093-1 – 12 – 200 HV – A4) für Wandstärken > 6 cm 4009074 BT-Spannschloss® M16 verzinkt, Set inkl.: 1 Stk. Sechskantschraube (ISO 4017 – M16 x 40 – 8.8 – tZn) 1 Stk. Sechskantschraube (ISO 4017 – M16 x 50 – 8.8 – tZn) 2 Stk. Scheibe (ISO 7093-1 – 16 – 200 HV – tZn) für Wandstärken > 12 cm ETA-19/0013 4009083 BT-Spannschloss® M16 Edelstahl, Set inkl.: 1 Stk. Sechskantschraube (ISO 4017 – M16 x 40 – A4-70) 1 Stk. Sechskantschraube (ISO 4017 – M16 x 50 – A4-70) 2 Stk. Scheibe (ISO 7093-1 – 16 – 200 HV – A4) für Wandstärken > 12 cm 4009072 BT-Spannschloss® M20 verzinkt, Set inkl.: 2 Stk. Sechskantschraube (ISO 4017 – M20 x 60 – 8.8 – tZn) 2 Stk. Scheibe (ISO 7093-1 – 20 – 200 HV – tZn) für Wandstärken > 14 cm ETA-19/0013 4009085 BT-Spannschloss® M20 Edelstahl, Set inkl.: 2 Stk. Sechskantschraube (ISO 4017 – M20 x 60 – A4-70) 2 Stk. Scheibe (ISO 7093-1 – 20 – 200 HV – A4) für Wandstärken > 14 cm 4009123 BT-Spannschloss® Starterset M16 inkl.: 6x BT-Spannschloss® M16 verzinkt, 6x M16 x 50 Schrauben, 6x M16 x 40 Schrauben, 12x Unterlegscheiben M16, 12x T-Fixx Anker M16x100 gratis: 1x Ratschen-Ringmaulschlüssel 24 mm, 6x Einweg-Aussparungskörper, 6x Nagelteller M16 4009152 BT-Spannschloss® Starterset M20 inkl.: 6x BT-Spannschloss® M20 verzinkt, 12x M20 x 60 Schrauben, 12x Unterlegscheiben M20, 12x T-Fixx Anker M20 gratis: 1x Ratschen-Ringmaulschlüssel 30 mm, 6x Einweg-Aussparungskörper, 6x Nagelteller M20

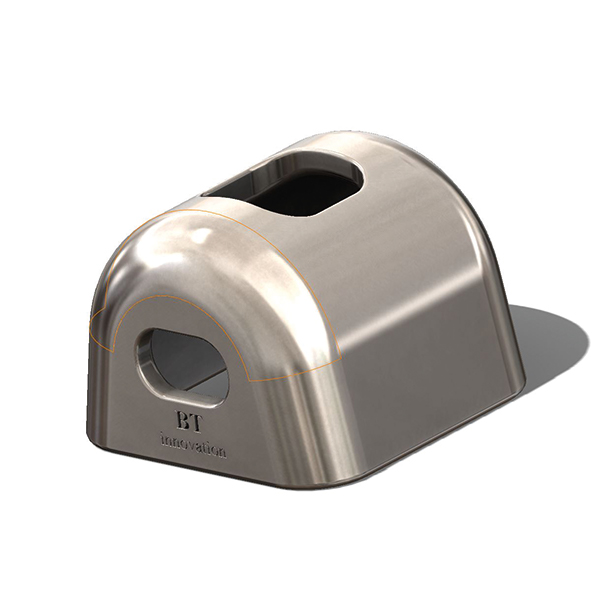

BT-Spannschloss® Das BT-Spannschloss® ist Teil eines leicht anzuwendenden Verbindungssystems – ohne weitere Zusatzwerkstoffe und Hilfsmittel. Das BT-Spannschloss® ermöglicht rationelle und präzise Montagen sowie dauerhafte Verbindungen von Betonfertigteilen. Durch die Verwendung des BT-Spannschlosses und entsprechender Verbindungsmittel können Fertigteile ohne einen mineralischen Verguss miteinander verbunden werden. Es entfallen dadurch Aushärtezeiten und witterungsbedingte Stillstandszeiten. Außerdem ist das BT-Spannschloss® auch bei tiefen Temperaturen einsetzbar und kann sofort voll belastet werden. Die bauaufsichtliche Zulassung (Z-14.4-599) bescheinigt die Zuverlässigkeit des Produkts. Das BT-Spannschloss® wird in drei Baugrößen – M12, M16 und M20 – angeboten und ist in verzinkter Ausführung oder in Edelstahl erhältlich Produkteigenschaften trockene Schraubverbindung ohne Fugenverguss, ohne Spezialwerkzeug sofort belastbar, keine Aushärtezeiten witterungsunabhängige Montage auch bei niedrigen Temperaturen oder Niederschlägen demontierbar – Rückbau von temporär errichteten Bauwerken möglich Dreipunktverbindung möglich Einsatzgebiete Winkelstützwände im Hochwasserschutz Wohnungs- und Gewerbebau Landwirtschaftliche Anlagen (z. B. Biogasanlagen, Silos) Kanal- und Tiefbau (z. B. Schachtbauwerke, Medienkanäle, Amphibientunnel) Temporäre Bauwerke Vorteile Trockene Schraubverbindung Ohne Fugenverguss, ohne Spezialwerkzeug Sofort belastbar, keine Aushärtezeiten Witterungsunabhängige Montage auch bei niedrigen Temperaturen oder Niederschlägen Demontierbar – Rückbau von temporär errichteten Bauwerken möglich Dreipunktverbindung möglich Belastbarkeit (Bemessungswiderstände) Bemessungswerte für die Zugtragfähigkeit (Grenzzugkraft) und für die Querkraftfähigkeit (Grenzquerkraft) gemäß DIBt Zulassung Z-14.4-599. Die Bemessungswerte für die Zugtragfähigkeit (Grenzzugkraft) NR,d und für die Querkraftfähigkeit (Grenzzugkraft) VR,d sind folgender Tabelle zu entnehmen: BTSpannschloss® Zugkraft, in Richtung der Verbindungselementachse NR,d [kN] Querkraft, rechtwinklig zur Verbindungselementachse VR,d [kN] M12 33,7 9,4 M16 43,5 26,2 M20 52,5 24,8 Kombinierte Beanspruchung aus Zug-und Querkräften Bei kombinierter Beanspruchung durch die Bemessungswerte der einwirkenden Zugkräfte und Querkräfte ist ein Interaktionsnachweis zu führen. Technische Eigenschaften und Varianten vom BT-Spannschloss® Art.-Nr. Artikelbezeichnung Artikelinformationen 4009082 BT-Spannschloss® M12 verzinkt 2.000 Stück / Palette 4009076 BT-Spannschloss® M16 verzinkt 850 Stück / Palette 4009075 BT-Spannschloss® M20 verzinkt 600 Stück / Palette 4009079 BT-Spannschloss® M12 Edelstahl verzahnt 4009080 BT-Spannschloss® M16 Edelstahl verzahnt 4009081 BT-Spannschloss® M20 Edelstahl verzahnt 4009086 BT-Spannschloss® M12 verzinkt Set 20 Sets im Karton 4009074 BT-Spannschloss® M16 verzinkt Set 10 Sets im Karton 4009072 BT-Spannschloss® M20 verzinkt Set 10 Sets im Karton 4009084 BT-Spannschloss® M12 Edelstahl-Set 10 Sets im Karton 4009083 BT-Spannschloss® M16 Edelstahl-Set 10 Sets im Karton 4009085 BT-Spannschloss® M20 Edelstahl-Set 8 Sets im Karton 4009123 BT-Spannschloss® Starterset M16 zur Erprobung des Spannschlosssystems 4009152 BT-Spannschloss® Starterset M20 Zur Erprobung des Spannschlosssystems HINWEIS: JEDES BT-SPANNSCHLOSS®-SET BESTEHT AUS EINEM BT-SPANNSCHLOSS ® IN DER ENTSPRECHENDEN AUSFÜHRUNG SOWIE JEWEILS ZWEI PASSENDEN SCHRAUBEN UND SCHEIBEN.

BT-Spannschloss® Das BT-Spannschloss® ist Teil eines leicht anzuwendenden Verbindungssystems – ohne weitere Zusatzwerkstoffe und Hilfsmittel. Das BT-Spannschloss® ermöglicht rationelle und präzise Montagen sowie dauerhafte Verbindungen von Betonfertigteilen. Durch die Verwendung des BT-Spannschlosses und entsprechender Verbindungsmittel können Fertigteile ohne einen mineralischen Verguss miteinander verbunden werden. Es entfallen dadurch Aushärtezeiten und witterungsbedingte Stillstandszeiten. Außerdem ist das BT-Spannschloss® auch bei tiefen Temperaturen einsetzbar und kann sofort voll belastet werden. Die bauaufsichtliche Zulassung (Z-14.4-599) bescheinigt die Zuverlässigkeit des Produkts. Das BT-Spannschloss® wird in drei Baugrößen – M12, M16 und M20 – angeboten und ist in verzinkter Ausführung oder in Edelstahl erhältlich Produkteigenschaften trockene Schraubverbindung ohne Fugenverguss, ohne Spezialwerkzeug sofort belastbar, keine Aushärtezeiten witterungsunabhängige Montage auch bei niedrigen Temperaturen oder Niederschlägen demontierbar – Rückbau von temporär errichteten Bauwerken möglich Dreipunktverbindung möglich Einsatzgebiete Winkelstützwände im Hochwasserschutz Wohnungs- und Gewerbebau Landwirtschaftliche Anlagen (z. B. Biogasanlagen, Silos) Kanal- und Tiefbau (z. B. Schachtbauwerke, Medienkanäle, Amphibientunnel) Temporäre Bauwerke Vorteile Trockene Schraubverbindung Ohne Fugenverguss, ohne Spezialwerkzeug Sofort belastbar, keine Aushärtezeiten Witterungsunabhängige Montage auch bei niedrigen Temperaturen oder Niederschlägen Demontierbar – Rückbau von temporär errichteten Bauwerken möglich Dreipunktverbindung möglich Belastbarkeit (Bemessungswiderstände) Bemessungswerte für die Zugtragfähigkeit (Grenzzugkraft) und für die Querkraftfähigkeit (Grenzquerkraft) gemäß DIBt Zulassung Z-14.4-599. Die Bemessungswerte für die Zugtragfähigkeit (Grenzzugkraft) NR,d und für die Querkraftfähigkeit (Grenzzugkraft) VR,d sind folgender Tabelle zu entnehmen: BTSpannschloss® Zugkraft, in Richtung der Verbindungselementachse NR,d [kN] Querkraft, rechtwinklig zur Verbindungselementachse VR,d [kN] M12 33,7 9,4 M16 43,5 26,2 M20 52,5 24,8 Kombinierte Beanspruchung aus Zug-und Querkräften Bei kombinierter Beanspruchung durch die Bemessungswerte der einwirkenden Zugkräfte und Querkräfte ist ein Interaktionsnachweis zu führen. Technische Eigenschaften und Varianten vom BT-Spannschloss® Art.-Nr. Artikelbezeichnung Artikelinformationen 4009082 BT-Spannschloss® M12 verzinkt 2.000 Stück / Palette 4009076 BT-Spannschloss® M16 verzinkt 850 Stück / Palette 4009075 BT-Spannschloss® M20 verzinkt 600 Stück / Palette 4009079 BT-Spannschloss® M12 Edelstahl verzahnt 4009080 BT-Spannschloss® M16 Edelstahl verzahnt 4009081 BT-Spannschloss® M20 Edelstahl verzahnt 4009086 BT-Spannschloss® M12 verzinkt Set 20 Sets im Karton 4009074 BT-Spannschloss® M16 verzinkt Set 10 Sets im Karton 4009072 BT-Spannschloss® M20 verzinkt Set 10 Sets im Karton 4009084 BT-Spannschloss® M12 Edelstahl-Set 10 Sets im Karton 4009083 BT-Spannschloss® M16 Edelstahl-Set 10 Sets im Karton 4009085 BT-Spannschloss® M20 Edelstahl-Set 8 Sets im Karton 4009123 BT-Spannschloss® Starterset M16 zur Erprobung des Spannschlosssystems 4009152 BT-Spannschloss® Starterset M20 Zur Erprobung des Spannschlosssystems HINWEIS: JEDES BT-SPANNSCHLOSS®-SET BESTEHT AUS EINEM BT-SPANNSCHLOSS ® IN DER ENTSPRECHENDEN AUSFÜHRUNG SOWIE JEWEILS ZWEI PASSENDEN SCHRAUBEN UND SCHEIBEN.

BT-Spannschloss® - Set 1 Set bestehend aus: 1 Stück BT-Spannschloss M16 - Edelstahl 1 Stück Schraube M16x40 – ISO 4017 – A4-80 1 Stück Schraube M16x50 – ISO 4017 – A4-80 2 Stück Scheibe M16 - ISO 7093-1 - 200 HV - A4 bauaufsichtliche Zulassung: Z-14.4-599 Das BT-Spannschloss® ist Teil eines leicht anzuwendenden Verbindungssystems – ohne weitere Zusatzwerkstoffe und Hilfsmittel. Das BT-Spannschloss® ermöglicht rationelle und präzise Montagen sowie dauerhafte Verbindungen von Betonfertigteilen. Durch die Verwendung des BT-Spannschlosses und entsprechender Verbindungsmittel können Fertigteile ohne einen mineralischen Verguss miteinander verbunden werden. Es entfallen dadurch Aushärtezeiten und witterungsbedingte Stillstandszeiten. Außerdem ist das BT-Spannschloss® auch bei tiefen Temperaturen einsetzbar und kann sofort voll belastet werden. Die bauaufsichtliche Zulassung (Z-14.4-599) bescheinigt die Zuverlässigkeit des Produkts. Das BT-Spannschloss® wird in drei Baugrößen – M12, M16 und M20 – angeboten und ist in verzinkter Ausführung oder in Edelstahl erhältlich Produkteigenschaften trockene Schraubverbindung ohne Fugenverguss, ohne Spezialwerkzeug sofort belastbar, keine Aushärtezeiten witterungsunabhängige Montage auch bei niedrigen Temperaturen oder Niederschlägen demontierbar – Rückbau von temporär errichteten Bauwerken möglich Dreipunktverbindung möglich Einsatzgebiete Winkelstützwände im Hochwasserschutz Wohnungs- und Gewerbebau Landwirtschaftliche Anlagen (z. B. Biogasanlagen, Silos) Kanal- und Tiefbau (z. B. Schachtbauwerke, Medienkanäle, Amphibientunnel) Temporäre Bauwerke Vorteile Trockene Schraubverbindung Ohne Fugenverguss, ohne Spezialwerkzeug Sofort belastbar, keine Aushärtezeiten Witterungsunabhängige Montage auch bei niedrigen Temperaturen oder Niederschlägen Demontierbar – Rückbau von temporär errichteten Bauwerken möglich Dreipunktverbindung möglich Belastbarkeit (Bemessungswiderstände) Bemessungswerte für die Zugtragfähigkeit (Grenzzugkraft) und für die Querkraftfähigkeit (Grenzquerkraft) gemäß DIBt Zulassung Z-14.4-599. Die Bemessungswerte für die Zugtragfähigkeit (Grenzzugkraft) NR,d und für die Querkraftfähigkeit (Grenzzugkraft) VR,d sind folgender Tabelle zu entnehmen: BTSpannschloss® Zugkraft, in Richtung der Verbindungselementachse NR,d [kN] Querkraft, rechtwinklig zur Verbindungselementachse VR,d [kN] M12 33,7 9,4 M16 43,5 26,2 M20 52,5 24,8 Kombinierte Beanspruchung aus Zug-und Querkräften Bei kombinierter Beanspruchung durch die Bemessungswerte der einwirkenden Zugkräfte und Querkräfte ist ein Interaktionsnachweis zu führen. Technische Eigenschaften und Varianten vom BT-Spannschloss® - Set Art.-Nr. Produkt Beschreibung Information 4009086 BT-Spannschloss® M12 verzinkt, Set inkl.: 2 Stk. Sechskantschraube (ISO 4017 – M12 x 40 – 8.8 – tZn) 2 Stk. Scheibe (ISO 7093 – 1-12-200 HV – tZn) für Wandstärken > 6 cm ETA-19/0013 4009084 BT-Spannschloss® M12 Edelstahl, Set inkl.: 2 Stk. Sechskantschraube (ISO 4017 – M12 x 40 – A4-70) 2 Stk. Scheibe (ISO 7093-1 – 12 – 200 HV – A4) für Wandstärken > 6 cm 4009074 BT-Spannschloss® M16 verzinkt, Set inkl.: 1 Stk. Sechskantschraube (ISO 4017 – M16 x 40 – 8.8 – tZn) 1 Stk. Sechskantschraube (ISO 4017 – M16 x 50 – 8.8 – tZn) 2 Stk. Scheibe (ISO 7093-1 – 16 – 200 HV – tZn) für Wandstärken > 12 cm ETA-19/0013 4009083 BT-Spannschloss® M16 Edelstahl, Set inkl.: 1 Stk. Sechskantschraube (ISO 4017 – M16 x 40 – A4-70) 1 Stk. Sechskantschraube (ISO 4017 – M16 x 50 – A4-70) 2 Stk. Scheibe (ISO 7093-1 – 16 – 200 HV – A4) für Wandstärken > 12 cm 4009072 BT-Spannschloss® M20 verzinkt, Set inkl.: 2 Stk. Sechskantschraube (ISO 4017 – M20 x 60 – 8.8 – tZn) 2 Stk. Scheibe (ISO 7093-1 – 20 – 200 HV – tZn) für Wandstärken > 14 cm ETA-19/0013 4009085 BT-Spannschloss® M20 Edelstahl, Set inkl.: 2 Stk. Sechskantschraube (ISO 4017 – M20 x 60 – A4-70) 2 Stk. Scheibe (ISO 7093-1 – 20 – 200 HV – A4) für Wandstärken > 14 cm 4009123 BT-Spannschloss® Starterset M16 inkl.: 6x BT-Spannschloss® M16 verzinkt, 6x M16 x 50 Schrauben, 6x M16 x 40 Schrauben, 12x Unterlegscheiben M16, 12x T-Fixx Anker M16x100 gratis: 1x Ratschen-Ringmaulschlüssel 24 mm, 6x Einweg-Aussparungskörper, 6x Nagelteller M16 4009152 BT-Spannschloss® Starterset M20 inkl.: 6x BT-Spannschloss® M20 verzinkt, 12x M20 x 60 Schrauben, 12x Unterlegscheiben M20, 12x T-Fixx Anker M20 gratis: 1x Ratschen-Ringmaulschlüssel 30 mm, 6x Einweg-Aussparungskörper, 6x Nagelteller M20

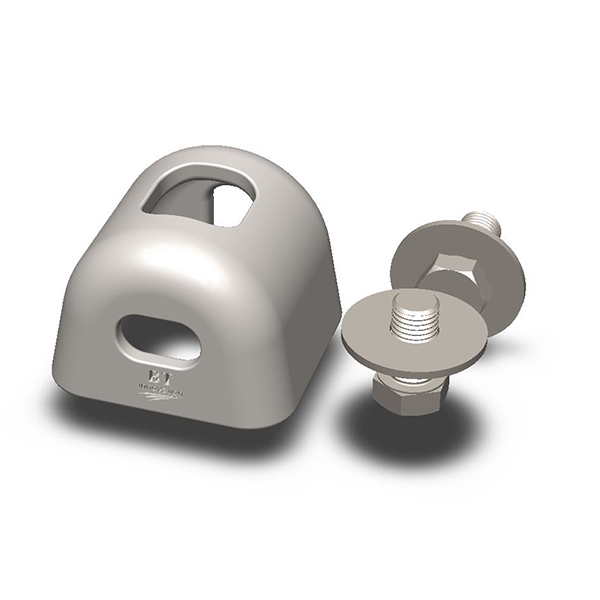

BT-Spannschloss® - Set 1 Set bestehend aus: 1 Stück BT-Spannschloss M16 - verzinkt 1 Stück Schraube M16x40 - DIN 933 / ISO 4017 – 8.8 - verzinkt 1 Stück Schraube M16x50 - DIN 933 / ISO 4017 – 8.8 - verzinkt 2 Stück Scheiben M16 - DIN 125 - verzinkt Zulassung: ETA-19/0013 Das BT-Spannschloss® ist Teil eines leicht anzuwendenden Verbindungssystems – ohne weitere Zusatzwerkstoffe und Hilfsmittel. Das BT-Spannschloss® ermöglicht rationelle und präzise Montagen sowie dauerhafte Verbindungen von Betonfertigteilen. Durch die Verwendung des BT-Spannschlosses und entsprechender Verbindungsmittel können Fertigteile ohne einen mineralischen Verguss miteinander verbunden werden. Es entfallen dadurch Aushärtezeiten und witterungsbedingte Stillstandszeiten. Außerdem ist das BT-Spannschloss® auch bei tiefen Temperaturen einsetzbar und kann sofort voll belastet werden. Die bauaufsichtliche Zulassung (Z-14.4-599) bescheinigt die Zuverlässigkeit des Produkts. Das BT-Spannschloss® wird in drei Baugrößen – M12, M16 und M20 – angeboten und ist in verzinkter Ausführung oder in Edelstahl erhältlich Produkteigenschaften trockene Schraubverbindung ohne Fugenverguss, ohne Spezialwerkzeug sofort belastbar, keine Aushärtezeiten witterungsunabhängige Montage auch bei niedrigen Temperaturen oder Niederschlägen demontierbar – Rückbau von temporär errichteten Bauwerken möglich Dreipunktverbindung möglich Einsatzgebiete Winkelstützwände im Hochwasserschutz Wohnungs- und Gewerbebau Landwirtschaftliche Anlagen (z. B. Biogasanlagen, Silos) Kanal- und Tiefbau (z. B. Schachtbauwerke, Medienkanäle, Amphibientunnel) Temporäre Bauwerke Vorteile Trockene Schraubverbindung Ohne Fugenverguss, ohne Spezialwerkzeug Sofort belastbar, keine Aushärtezeiten Witterungsunabhängige Montage auch bei niedrigen Temperaturen oder Niederschlägen Demontierbar – Rückbau von temporär errichteten Bauwerken möglich Dreipunktverbindung möglich Belastbarkeit (Bemessungswiderstände) Bemessungswerte für die Zugtragfähigkeit (Grenzzugkraft) und für die Querkraftfähigkeit (Grenzquerkraft) gemäß DIBt Zulassung Z-14.4-599. Die Bemessungswerte für die Zugtragfähigkeit (Grenzzugkraft) NR,d und für die Querkraftfähigkeit (Grenzzugkraft) VR,d sind folgender Tabelle zu entnehmen: BTSpannschloss® Zugkraft, in Richtung der Verbindungselementachse NR,d [kN] Querkraft, rechtwinklig zur Verbindungselementachse VR,d [kN] M12 33,7 9,4 M16 43,5 26,2 M20 52,5 24,8 Kombinierte Beanspruchung aus Zug-und Querkräften Bei kombinierter Beanspruchung durch die Bemessungswerte der einwirkenden Zugkräfte und Querkräfte ist ein Interaktionsnachweis zu führen. Technische Eigenschaften und Varianten vom BT-Spannschloss® - Set Art.-Nr. Produkt Beschreibung Information 4009086 BT-Spannschloss® M12 verzinkt, Set inkl.: 2 Stk. Sechskantschraube (ISO 4017 – M12 x 40 – 8.8 – tZn) 2 Stk. Scheibe (ISO 7093 – 1-12-200 HV – tZn) für Wandstärken > 6 cm ETA-19/0013 4009084 BT-Spannschloss® M12 Edelstahl, Set inkl.: 2 Stk. Sechskantschraube (ISO 4017 – M12 x 40 – A4-70) 2 Stk. Scheibe (ISO 7093-1 – 12 – 200 HV – A4) für Wandstärken > 6 cm 4009074 BT-Spannschloss® M16 verzinkt, Set inkl.: 1 Stk. Sechskantschraube (ISO 4017 – M16 x 40 – 8.8 – tZn) 1 Stk. Sechskantschraube (ISO 4017 – M16 x 50 – 8.8 – tZn) 2 Stk. Scheibe (ISO 7093-1 – 16 – 200 HV – tZn) für Wandstärken > 12 cm ETA-19/0013 4009083 BT-Spannschloss® M16 Edelstahl, Set inkl.: 1 Stk. Sechskantschraube (ISO 4017 – M16 x 40 – A4-70) 1 Stk. Sechskantschraube (ISO 4017 – M16 x 50 – A4-70) 2 Stk. Scheibe (ISO 7093-1 – 16 – 200 HV – A4) für Wandstärken > 12 cm 4009072 BT-Spannschloss® M20 verzinkt, Set inkl.: 2 Stk. Sechskantschraube (ISO 4017 – M20 x 60 – 8.8 – tZn) 2 Stk. Scheibe (ISO 7093-1 – 20 – 200 HV – tZn) für Wandstärken > 14 cm ETA-19/0013 4009085 BT-Spannschloss® M20 Edelstahl, Set inkl.: 2 Stk. Sechskantschraube (ISO 4017 – M20 x 60 – A4-70) 2 Stk. Scheibe (ISO 7093-1 – 20 – 200 HV – A4) für Wandstärken > 14 cm 4009123 BT-Spannschloss® Starterset M16 inkl.: 6x BT-Spannschloss® M16 verzinkt, 6x M16 x 50 Schrauben, 6x M16 x 40 Schrauben, 12x Unterlegscheiben M16, 12x T-Fixx Anker M16x100 gratis: 1x Ratschen-Ringmaulschlüssel 24 mm, 6x Einweg-Aussparungskörper, 6x Nagelteller M16 4009152 BT-Spannschloss® Starterset M20 inkl.: 6x BT-Spannschloss® M20 verzinkt, 12x M20 x 60 Schrauben, 12x Unterlegscheiben M20, 12x T-Fixx Anker M20 gratis: 1x Ratschen-Ringmaulschlüssel 30 mm, 6x Einweg-Aussparungskörper, 6x Nagelteller M20

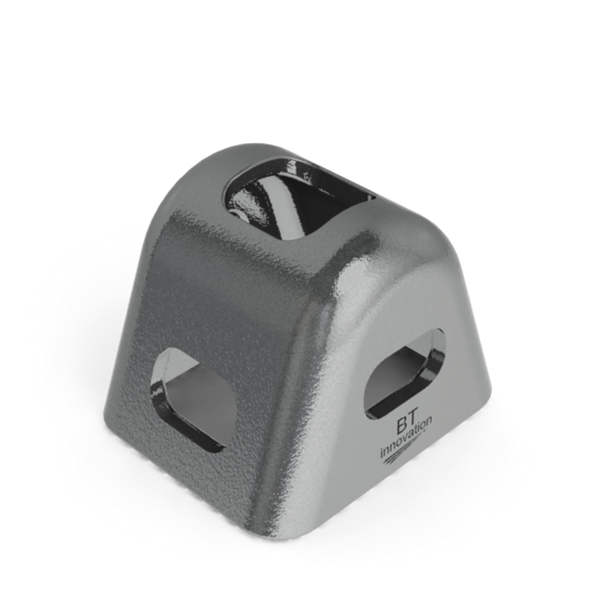

BT-Spannschloss® Das BT-Spannschloss® ist Teil eines leicht anzuwendenden Verbindungssystems – ohne weitere Zusatzwerkstoffe und Hilfsmittel. Das BT-Spannschloss® ermöglicht rationelle und präzise Montagen sowie dauerhafte Verbindungen von Betonfertigteilen. Durch die Verwendung des BT-Spannschlosses und entsprechender Verbindungsmittel können Fertigteile ohne einen mineralischen Verguss miteinander verbunden werden. Es entfallen dadurch Aushärtezeiten und witterungsbedingte Stillstandszeiten. Außerdem ist das BT-Spannschloss® auch bei tiefen Temperaturen einsetzbar und kann sofort voll belastet werden. Die bauaufsichtliche Zulassung (Z-14.4-599) bescheinigt die Zuverlässigkeit des Produkts. Das BT-Spannschloss® wird in drei Baugrößen – M12, M16 und M20 – angeboten und ist in verzinkter Ausführung oder in Edelstahl erhältlich Produkteigenschaften trockene Schraubverbindung ohne Fugenverguss, ohne Spezialwerkzeug sofort belastbar, keine Aushärtezeiten witterungsunabhängige Montage auch bei niedrigen Temperaturen oder Niederschlägen demontierbar – Rückbau von temporär errichteten Bauwerken möglich Dreipunktverbindung möglich Einsatzgebiete Winkelstützwände im Hochwasserschutz Wohnungs- und Gewerbebau Landwirtschaftliche Anlagen (z. B. Biogasanlagen, Silos) Kanal- und Tiefbau (z. B. Schachtbauwerke, Medienkanäle, Amphibientunnel) Temporäre Bauwerke Vorteile Trockene Schraubverbindung Ohne Fugenverguss, ohne Spezialwerkzeug Sofort belastbar, keine Aushärtezeiten Witterungsunabhängige Montage auch bei niedrigen Temperaturen oder Niederschlägen Demontierbar – Rückbau von temporär errichteten Bauwerken möglich Dreipunktverbindung möglich Belastbarkeit (Bemessungswiderstände) Bemessungswerte für die Zugtragfähigkeit (Grenzzugkraft) und für die Querkraftfähigkeit (Grenzquerkraft) gemäß DIBt Zulassung Z-14.4-599. Die Bemessungswerte für die Zugtragfähigkeit (Grenzzugkraft) NR,d und für die Querkraftfähigkeit (Grenzzugkraft) VR,d sind folgender Tabelle zu entnehmen: BTSpannschloss® Zugkraft, in Richtung der Verbindungselementachse NR,d [kN] Querkraft, rechtwinklig zur Verbindungselementachse VR,d [kN] M12 33,7 9,4 M16 43,5 26,2 M20 52,5 24,8 Kombinierte Beanspruchung aus Zug-und Querkräften Bei kombinierter Beanspruchung durch die Bemessungswerte der einwirkenden Zugkräfte und Querkräfte ist ein Interaktionsnachweis zu führen. Technische Eigenschaften und Varianten vom BT-Spannschloss® Art.-Nr. Artikelbezeichnung Artikelinformationen 4009082 BT-Spannschloss® M12 verzinkt 2.000 Stück / Palette 4009076 BT-Spannschloss® M16 verzinkt 850 Stück / Palette 4009075 BT-Spannschloss® M20 verzinkt 600 Stück / Palette 4009079 BT-Spannschloss® M12 Edelstahl verzahnt 4009080 BT-Spannschloss® M16 Edelstahl verzahnt 4009081 BT-Spannschloss® M20 Edelstahl verzahnt 4009086 BT-Spannschloss® M12 verzinkt Set 20 Sets im Karton 4009074 BT-Spannschloss® M16 verzinkt Set 10 Sets im Karton 4009072 BT-Spannschloss® M20 verzinkt Set 10 Sets im Karton 4009084 BT-Spannschloss® M12 Edelstahl-Set 10 Sets im Karton 4009083 BT-Spannschloss® M16 Edelstahl-Set 10 Sets im Karton 4009085 BT-Spannschloss® M20 Edelstahl-Set 8 Sets im Karton 4009123 BT-Spannschloss® Starterset M16 zur Erprobung des Spannschlosssystems 4009152 BT-Spannschloss® Starterset M20 Zur Erprobung des Spannschlosssystems HINWEIS: JEDES BT-SPANNSCHLOSS®-SET BESTEHT AUS EINEM BT-SPANNSCHLOSS ® IN DER ENTSPRECHENDEN AUSFÜHRUNG SOWIE JEWEILS ZWEI PASSENDEN SCHRAUBEN UND SCHEIBEN.

BT-Spannschloss® Das BT-Spannschloss® ist Teil eines leicht anzuwendenden Verbindungssystems – ohne weitere Zusatzwerkstoffe und Hilfsmittel. Das BT-Spannschloss® ermöglicht rationelle und präzise Montagen sowie dauerhafte Verbindungen von Betonfertigteilen. Durch die Verwendung des BT-Spannschlosses und entsprechender Verbindungsmittel können Fertigteile ohne einen mineralischen Verguss miteinander verbunden werden. Es entfallen dadurch Aushärtezeiten und witterungsbedingte Stillstandszeiten. Außerdem ist das BT-Spannschloss® auch bei tiefen Temperaturen einsetzbar und kann sofort voll belastet werden. Die bauaufsichtliche Zulassung (Z-14.4-599) bescheinigt die Zuverlässigkeit des Produkts. Das BT-Spannschloss® wird in drei Baugrößen – M12, M16 und M20 – angeboten und ist in verzinkter Ausführung oder in Edelstahl erhältlich Produkteigenschaften trockene Schraubverbindung ohne Fugenverguss, ohne Spezialwerkzeug sofort belastbar, keine Aushärtezeiten witterungsunabhängige Montage auch bei niedrigen Temperaturen oder Niederschlägen demontierbar – Rückbau von temporär errichteten Bauwerken möglich Dreipunktverbindung möglich Einsatzgebiete Winkelstützwände im Hochwasserschutz Wohnungs- und Gewerbebau Landwirtschaftliche Anlagen (z. B. Biogasanlagen, Silos) Kanal- und Tiefbau (z. B. Schachtbauwerke, Medienkanäle, Amphibientunnel) Temporäre Bauwerke Vorteile Trockene Schraubverbindung Ohne Fugenverguss, ohne Spezialwerkzeug Sofort belastbar, keine Aushärtezeiten Witterungsunabhängige Montage auch bei niedrigen Temperaturen oder Niederschlägen Demontierbar – Rückbau von temporär errichteten Bauwerken möglich Dreipunktverbindung möglich Belastbarkeit (Bemessungswiderstände) Bemessungswerte für die Zugtragfähigkeit (Grenzzugkraft) und für die Querkraftfähigkeit (Grenzquerkraft) gemäß DIBt Zulassung Z-14.4-599. Die Bemessungswerte für die Zugtragfähigkeit (Grenzzugkraft) NR,d und für die Querkraftfähigkeit (Grenzzugkraft) VR,d sind folgender Tabelle zu entnehmen: BTSpannschloss® Zugkraft, in Richtung der Verbindungselementachse NR,d [kN] Querkraft, rechtwinklig zur Verbindungselementachse VR,d [kN] M12 33,7 9,4 M16 43,5 26,2 M20 52,5 24,8 Kombinierte Beanspruchung aus Zug-und Querkräften Bei kombinierter Beanspruchung durch die Bemessungswerte der einwirkenden Zugkräfte und Querkräfte ist ein Interaktionsnachweis zu führen. Technische Eigenschaften und Varianten vom BT-Spannschloss® Art.-Nr. Artikelbezeichnung Artikelinformationen 4009082 BT-Spannschloss® M12 verzinkt 2.000 Stück / Palette 4009076 BT-Spannschloss® M16 verzinkt 850 Stück / Palette 4009075 BT-Spannschloss® M20 verzinkt 600 Stück / Palette 4009079 BT-Spannschloss® M12 Edelstahl verzahnt 4009080 BT-Spannschloss® M16 Edelstahl verzahnt 4009081 BT-Spannschloss® M20 Edelstahl verzahnt 4009086 BT-Spannschloss® M12 verzinkt Set 20 Sets im Karton 4009074 BT-Spannschloss® M16 verzinkt Set 10 Sets im Karton 4009072 BT-Spannschloss® M20 verzinkt Set 10 Sets im Karton 4009084 BT-Spannschloss® M12 Edelstahl-Set 10 Sets im Karton 4009083 BT-Spannschloss® M16 Edelstahl-Set 10 Sets im Karton 4009085 BT-Spannschloss® M20 Edelstahl-Set 8 Sets im Karton 4009123 BT-Spannschloss® Starterset M16 zur Erprobung des Spannschlosssystems 4009152 BT-Spannschloss® Starterset M20 Zur Erprobung des Spannschlosssystems HINWEIS: JEDES BT-SPANNSCHLOSS®-SET BESTEHT AUS EINEM BT-SPANNSCHLOSS ® IN DER ENTSPRECHENDEN AUSFÜHRUNG SOWIE JEWEILS ZWEI PASSENDEN SCHRAUBEN UND SCHEIBEN.

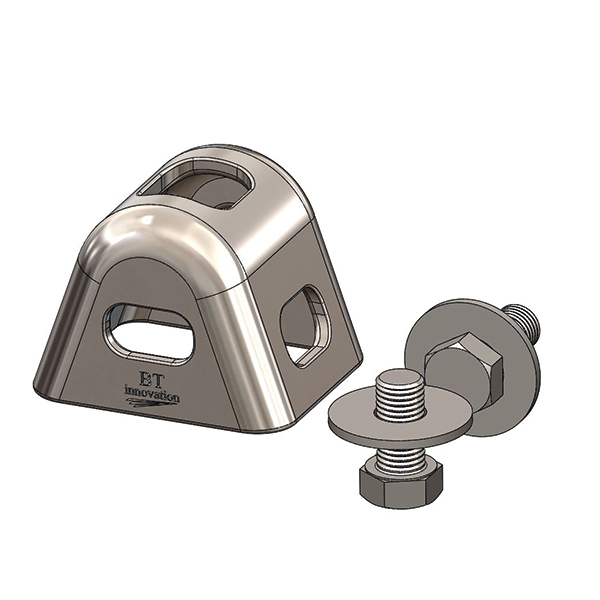

BT-Spannschloss® - Set 1 Set bestehend aus: 1 Stück BT-Spannschloss M20 - Edelstahl 2 Stück Schrauben M20x60 - ISO 4017 – A4-80 2 Stück Scheiben M20 – ISO 7093-1 –200 HV – A4 bauaufsichtliche Zulassung: Z-14.4-599 Das BT-Spannschloss® ist Teil eines leicht anzuwendenden Verbindungssystems – ohne weitere Zusatzwerkstoffe und Hilfsmittel. Das BT-Spannschloss® ermöglicht rationelle und präzise Montagen sowie dauerhafte Verbindungen von Betonfertigteilen. Durch die Verwendung des BT-Spannschlosses und entsprechender Verbindungsmittel können Fertigteile ohne einen mineralischen Verguss miteinander verbunden werden. Es entfallen dadurch Aushärtezeiten und witterungsbedingte Stillstandszeiten. Außerdem ist das BT-Spannschloss® auch bei tiefen Temperaturen einsetzbar und kann sofort voll belastet werden. Die bauaufsichtliche Zulassung (Z-14.4-599) bescheinigt die Zuverlässigkeit des Produkts. Das BT-Spannschloss® wird in drei Baugrößen – M12, M16 und M20 – angeboten und ist in verzinkter Ausführung oder in Edelstahl erhältlich Produkteigenschaften trockene Schraubverbindung ohne Fugenverguss, ohne Spezialwerkzeug sofort belastbar, keine Aushärtezeiten witterungsunabhängige Montage auch bei niedrigen Temperaturen oder Niederschlägen demontierbar – Rückbau von temporär errichteten Bauwerken möglich Dreipunktverbindung möglich Einsatzgebiete Winkelstützwände im Hochwasserschutz Wohnungs- und Gewerbebau Landwirtschaftliche Anlagen (z. B. Biogasanlagen, Silos) Kanal- und Tiefbau (z. B. Schachtbauwerke, Medienkanäle, Amphibientunnel) Temporäre Bauwerke Vorteile Trockene Schraubverbindung Ohne Fugenverguss, ohne Spezialwerkzeug Sofort belastbar, keine Aushärtezeiten Witterungsunabhängige Montage auch bei niedrigen Temperaturen oder Niederschlägen Demontierbar – Rückbau von temporär errichteten Bauwerken möglich Dreipunktverbindung möglich Belastbarkeit (Bemessungswiderstände) Bemessungswerte für die Zugtragfähigkeit (Grenzzugkraft) und für die Querkraftfähigkeit (Grenzquerkraft) gemäß DIBt Zulassung Z-14.4-599. Die Bemessungswerte für die Zugtragfähigkeit (Grenzzugkraft) NR,d und für die Querkraftfähigkeit (Grenzzugkraft) VR,d sind folgender Tabelle zu entnehmen: BTSpannschloss® Zugkraft, in Richtung der Verbindungselementachse NR,d [kN] Querkraft, rechtwinklig zur Verbindungselementachse VR,d [kN] M12 33,7 9,4 M16 43,5 26,2 M20 52,5 24,8 Kombinierte Beanspruchung aus Zug-und Querkräften Bei kombinierter Beanspruchung durch die Bemessungswerte der einwirkenden Zugkräfte und Querkräfte ist ein Interaktionsnachweis zu führen. Technische Eigenschaften und Varianten vom BT-Spannschloss® - Set Art.-Nr. Produkt Beschreibung Information 4009086 BT-Spannschloss® M12 verzinkt, Set inkl.: 2 Stk. Sechskantschraube (ISO 4017 – M12 x 40 – 8.8 – tZn) 2 Stk. Scheibe (ISO 7093 – 1-12-200 HV – tZn) für Wandstärken > 6 cm ETA-19/0013 4009084 BT-Spannschloss® M12 Edelstahl, Set inkl.: 2 Stk. Sechskantschraube (ISO 4017 – M12 x 40 – A4-70) 2 Stk. Scheibe (ISO 7093-1 – 12 – 200 HV – A4) für Wandstärken > 6 cm 4009074 BT-Spannschloss® M16 verzinkt, Set inkl.: 1 Stk. Sechskantschraube (ISO 4017 – M16 x 40 – 8.8 – tZn) 1 Stk. Sechskantschraube (ISO 4017 – M16 x 50 – 8.8 – tZn) 2 Stk. Scheibe (ISO 7093-1 – 16 – 200 HV – tZn) für Wandstärken > 12 cm ETA-19/0013 4009083 BT-Spannschloss® M16 Edelstahl, Set inkl.: 1 Stk. Sechskantschraube (ISO 4017 – M16 x 40 – A4-70) 1 Stk. Sechskantschraube (ISO 4017 – M16 x 50 – A4-70) 2 Stk. Scheibe (ISO 7093-1 – 16 – 200 HV – A4) für Wandstärken > 12 cm 4009072 BT-Spannschloss® M20 verzinkt, Set inkl.: 2 Stk. Sechskantschraube (ISO 4017 – M20 x 60 – 8.8 – tZn) 2 Stk. Scheibe (ISO 7093-1 – 20 – 200 HV – tZn) für Wandstärken > 14 cm ETA-19/0013 4009085 BT-Spannschloss® M20 Edelstahl, Set inkl.: 2 Stk. Sechskantschraube (ISO 4017 – M20 x 60 – A4-70) 2 Stk. Scheibe (ISO 7093-1 – 20 – 200 HV – A4) für Wandstärken > 14 cm 4009123 BT-Spannschloss® Starterset M16 inkl.: 6x BT-Spannschloss® M16 verzinkt, 6x M16 x 50 Schrauben, 6x M16 x 40 Schrauben, 12x Unterlegscheiben M16, 12x T-Fixx Anker M16x100 gratis: 1x Ratschen-Ringmaulschlüssel 24 mm, 6x Einweg-Aussparungskörper, 6x Nagelteller M16 4009152 BT-Spannschloss® Starterset M20 inkl.: 6x BT-Spannschloss® M20 verzinkt, 12x M20 x 60 Schrauben, 12x Unterlegscheiben M20, 12x T-Fixx Anker M20 gratis: 1x Ratschen-Ringmaulschlüssel 30 mm, 6x Einweg-Aussparungskörper, 6x Nagelteller M20

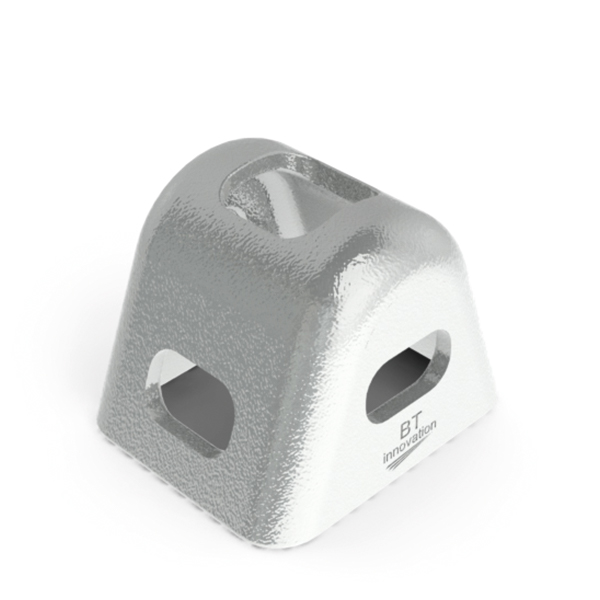

BT-Spannschloss® - Set 1 Set bestehend aus: 1 Stück BT-Spannschloss M20 - verzinkt 2 Stück Schrauben M20x60 - DIN 933 / ISO 4017 – 8.8 - verzinkt 2 Stück Scheiben M20 - DIN 125 - verzinkt Zulassung: ETA-19/0013 Das BT-Spannschloss® ist Teil eines leicht anzuwendenden Verbindungssystems – ohne weitere Zusatzwerkstoffe und Hilfsmittel. Das BT-Spannschloss® ermöglicht rationelle und präzise Montagen sowie dauerhafte Verbindungen von Betonfertigteilen. Durch die Verwendung des BT-Spannschlosses und entsprechender Verbindungsmittel können Fertigteile ohne einen mineralischen Verguss miteinander verbunden werden. Es entfallen dadurch Aushärtezeiten und witterungsbedingte Stillstandszeiten. Außerdem ist das BT-Spannschloss® auch bei tiefen Temperaturen einsetzbar und kann sofort voll belastet werden. Die bauaufsichtliche Zulassung (Z-14.4-599) bescheinigt die Zuverlässigkeit des Produkts. Das BT-Spannschloss® wird in drei Baugrößen – M12, M16 und M20 – angeboten und ist in verzinkter Ausführung oder in Edelstahl erhältlich Produkteigenschaften trockene Schraubverbindung ohne Fugenverguss, ohne Spezialwerkzeug sofort belastbar, keine Aushärtezeiten witterungsunabhängige Montage auch bei niedrigen Temperaturen oder Niederschlägen demontierbar – Rückbau von temporär errichteten Bauwerken möglich Dreipunktverbindung möglich Einsatzgebiete Winkelstützwände im Hochwasserschutz Wohnungs- und Gewerbebau Landwirtschaftliche Anlagen (z. B. Biogasanlagen, Silos) Kanal- und Tiefbau (z. B. Schachtbauwerke, Medienkanäle, Amphibientunnel) Temporäre Bauwerke Vorteile Trockene Schraubverbindung Ohne Fugenverguss, ohne Spezialwerkzeug Sofort belastbar, keine Aushärtezeiten Witterungsunabhängige Montage auch bei niedrigen Temperaturen oder Niederschlägen Demontierbar – Rückbau von temporär errichteten Bauwerken möglich Dreipunktverbindung möglich Belastbarkeit (Bemessungswiderstände) Bemessungswerte für die Zugtragfähigkeit (Grenzzugkraft) und für die Querkraftfähigkeit (Grenzquerkraft) gemäß DIBt Zulassung Z-14.4-599. Die Bemessungswerte für die Zugtragfähigkeit (Grenzzugkraft) NR,d und für die Querkraftfähigkeit (Grenzzugkraft) VR,d sind folgender Tabelle zu entnehmen: BTSpannschloss® Zugkraft, in Richtung der Verbindungselementachse NR,d [kN] Querkraft, rechtwinklig zur Verbindungselementachse VR,d [kN] M12 33,7 9,4 M16 43,5 26,2 M20 52,5 24,8 Kombinierte Beanspruchung aus Zug-und Querkräften Bei kombinierter Beanspruchung durch die Bemessungswerte der einwirkenden Zugkräfte und Querkräfte ist ein Interaktionsnachweis zu führen. Technische Eigenschaften und Varianten vom BT-Spannschloss® - Set Art.-Nr. Produkt Beschreibung Information 4009086 BT-Spannschloss® M12 verzinkt, Set inkl.: 2 Stk. Sechskantschraube (ISO 4017 – M12 x 40 – 8.8 – tZn) 2 Stk. Scheibe (ISO 7093 – 1-12-200 HV – tZn) für Wandstärken > 6 cm ETA-19/0013 4009084 BT-Spannschloss® M12 Edelstahl, Set inkl.: 2 Stk. Sechskantschraube (ISO 4017 – M12 x 40 – A4-70) 2 Stk. Scheibe (ISO 7093-1 – 12 – 200 HV – A4) für Wandstärken > 6 cm 4009074 BT-Spannschloss® M16 verzinkt, Set inkl.: 1 Stk. Sechskantschraube (ISO 4017 – M16 x 40 – 8.8 – tZn) 1 Stk. Sechskantschraube (ISO 4017 – M16 x 50 – 8.8 – tZn) 2 Stk. Scheibe (ISO 7093-1 – 16 – 200 HV – tZn) für Wandstärken > 12 cm ETA-19/0013 4009083 BT-Spannschloss® M16 Edelstahl, Set inkl.: 1 Stk. Sechskantschraube (ISO 4017 – M16 x 40 – A4-70) 1 Stk. Sechskantschraube (ISO 4017 – M16 x 50 – A4-70) 2 Stk. Scheibe (ISO 7093-1 – 16 – 200 HV – A4) für Wandstärken > 12 cm 4009072 BT-Spannschloss® M20 verzinkt, Set inkl.: 2 Stk. Sechskantschraube (ISO 4017 – M20 x 60 – 8.8 – tZn) 2 Stk. Scheibe (ISO 7093-1 – 20 – 200 HV – tZn) für Wandstärken > 14 cm ETA-19/0013 4009085 BT-Spannschloss® M20 Edelstahl, Set inkl.: 2 Stk. Sechskantschraube (ISO 4017 – M20 x 60 – A4-70) 2 Stk. Scheibe (ISO 7093-1 – 20 – 200 HV – A4) für Wandstärken > 14 cm 4009123 BT-Spannschloss® Starterset M16 inkl.: 6x BT-Spannschloss® M16 verzinkt, 6x M16 x 50 Schrauben, 6x M16 x 40 Schrauben, 12x Unterlegscheiben M16, 12x T-Fixx Anker M16x100 gratis: 1x Ratschen-Ringmaulschlüssel 24 mm, 6x Einweg-Aussparungskörper, 6x Nagelteller M16 4009152 BT-Spannschloss® Starterset M20 inkl.: 6x BT-Spannschloss® M20 verzinkt, 12x M20 x 60 Schrauben, 12x Unterlegscheiben M20, 12x T-Fixx Anker M20 gratis: 1x Ratschen-Ringmaulschlüssel 30 mm, 6x Einweg-Aussparungskörper, 6x Nagelteller M20

BT-Spannschloss® Das BT-Spannschloss® ist Teil eines leicht anzuwendenden Verbindungssystems – ohne weitere Zusatzwerkstoffe und Hilfsmittel. Das BT-Spannschloss® ermöglicht rationelle und präzise Montagen sowie dauerhafte Verbindungen von Betonfertigteilen. Durch die Verwendung des BT-Spannschlosses und entsprechender Verbindungsmittel können Fertigteile ohne einen mineralischen Verguss miteinander verbunden werden. Es entfallen dadurch Aushärtezeiten und witterungsbedingte Stillstandszeiten. Außerdem ist das BT-Spannschloss® auch bei tiefen Temperaturen einsetzbar und kann sofort voll belastet werden. Die bauaufsichtliche Zulassung (Z-14.4-599) bescheinigt die Zuverlässigkeit des Produkts. Das BT-Spannschloss® wird in drei Baugrößen – M12, M16 und M20 – angeboten und ist in verzinkter Ausführung oder in Edelstahl erhältlich Produkteigenschaften trockene Schraubverbindung ohne Fugenverguss, ohne Spezialwerkzeug sofort belastbar, keine Aushärtezeiten witterungsunabhängige Montage auch bei niedrigen Temperaturen oder Niederschlägen demontierbar – Rückbau von temporär errichteten Bauwerken möglich Dreipunktverbindung möglich Einsatzgebiete Winkelstützwände im Hochwasserschutz Wohnungs- und Gewerbebau Landwirtschaftliche Anlagen (z. B. Biogasanlagen, Silos) Kanal- und Tiefbau (z. B. Schachtbauwerke, Medienkanäle, Amphibientunnel) Temporäre Bauwerke Vorteile Trockene Schraubverbindung Ohne Fugenverguss, ohne Spezialwerkzeug Sofort belastbar, keine Aushärtezeiten Witterungsunabhängige Montage auch bei niedrigen Temperaturen oder Niederschlägen Demontierbar – Rückbau von temporär errichteten Bauwerken möglich Dreipunktverbindung möglich Belastbarkeit (Bemessungswiderstände) Bemessungswerte für die Zugtragfähigkeit (Grenzzugkraft) und für die Querkraftfähigkeit (Grenzquerkraft) gemäß DIBt Zulassung Z-14.4-599. Die Bemessungswerte für die Zugtragfähigkeit (Grenzzugkraft) NR,d und für die Querkraftfähigkeit (Grenzzugkraft) VR,d sind folgender Tabelle zu entnehmen: BTSpannschloss® Zugkraft, in Richtung der Verbindungselementachse NR,d [kN] Querkraft, rechtwinklig zur Verbindungselementachse VR,d [kN] M12 33,7 9,4 M16 43,5 26,2 M20 52,5 24,8 Kombinierte Beanspruchung aus Zug-und Querkräften Bei kombinierter Beanspruchung durch die Bemessungswerte der einwirkenden Zugkräfte und Querkräfte ist ein Interaktionsnachweis zu führen. Technische Eigenschaften und Varianten vom BT-Spannschloss® Art.-Nr. Artikelbezeichnung Artikelinformationen 4009082 BT-Spannschloss® M12 verzinkt 2.000 Stück / Palette 4009076 BT-Spannschloss® M16 verzinkt 850 Stück / Palette 4009075 BT-Spannschloss® M20 verzinkt 600 Stück / Palette 4009079 BT-Spannschloss® M12 Edelstahl verzahnt 4009080 BT-Spannschloss® M16 Edelstahl verzahnt 4009081 BT-Spannschloss® M20 Edelstahl verzahnt 4009086 BT-Spannschloss® M12 verzinkt Set 20 Sets im Karton 4009074 BT-Spannschloss® M16 verzinkt Set 10 Sets im Karton 4009072 BT-Spannschloss® M20 verzinkt Set 10 Sets im Karton 4009084 BT-Spannschloss® M12 Edelstahl-Set 10 Sets im Karton 4009083 BT-Spannschloss® M16 Edelstahl-Set 10 Sets im Karton 4009085 BT-Spannschloss® M20 Edelstahl-Set 8 Sets im Karton 4009123 BT-Spannschloss® Starterset M16 zur Erprobung des Spannschlosssystems 4009152 BT-Spannschloss® Starterset M20 Zur Erprobung des Spannschlosssystems HINWEIS: JEDES BT-SPANNSCHLOSS®-SET BESTEHT AUS EINEM BT-SPANNSCHLOSS ® IN DER ENTSPRECHENDEN AUSFÜHRUNG SOWIE JEWEILS ZWEI PASSENDEN SCHRAUBEN UND SCHEIBEN.
