BT-Spannschloss® M16 - Edelstahl 1.4462 Set

BT-Spannschloss® - Set

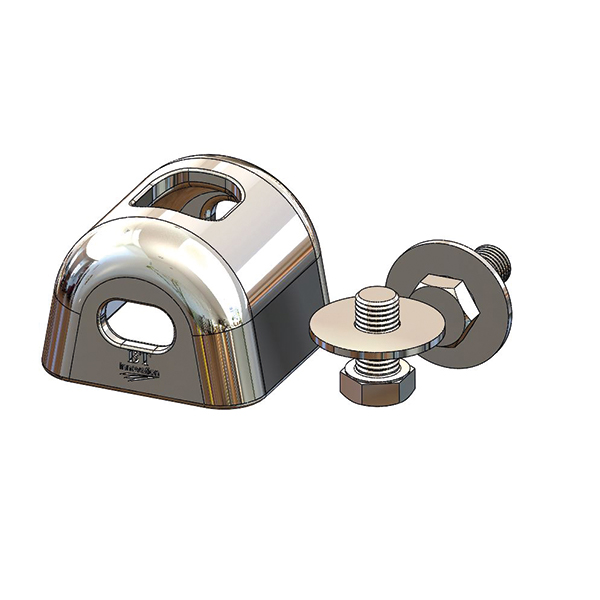

1 Set bestehend aus: 1 Stück BT-Spannschloss M16 - Edelstahl 1 Stück Schraube M16x40 – ISO 4017 – A4-80 1 Stück Schraube M16x50 – ISO 4017 – A4-80 2 Stück Scheibe M16 - ISO 7093-1 - 200 HV - A4 bauaufsichtliche Zulassung: Z-14.4-599

Das BT-Spannschloss® ist Teil eines leicht anzuwendenden Verbindungssystems – ohne weitere Zusatzwerkstoffe und Hilfsmittel. Das BT-Spannschloss® ermöglicht rationelle und präzise Montagen sowie dauerhafte Verbindungen von Betonfertigteilen. Durch die Verwendung des BT-Spannschlosses und entsprechender Verbindungsmittel können Fertigteile ohne einen mineralischen Verguss miteinander verbunden werden. Es entfallen dadurch Aushärtezeiten und witterungsbedingte Stillstandszeiten. Außerdem ist das BT-Spannschloss® auch bei tiefen Temperaturen einsetzbar und kann sofort voll belastet werden. Die bauaufsichtliche Zulassung (Z-14.4-599) bescheinigt die Zuverlässigkeit des Produkts. Das BT-Spannschloss® wird in drei Baugrößen – M12, M16 und M20 – angeboten und ist in verzinkter Ausführung oder in Edelstahl erhältlich

Produkteigenschaften

• trockene Schraubverbindung
• ohne Fugenverguss, ohne Spezialwerkzeug
• sofort belastbar, keine Aushärtezeiten
• witterungsunabhängige Montage auch bei niedrigen Temperaturen oder Niederschlägen
• demontierbar – Rückbau von temporär errichteten Bauwerken möglich
• Dreipunktverbindung möglich

Einsatzgebiete

• Winkelstützwände im Hochwasserschutz
• Wohnungs- und Gewerbebau
• Landwirtschaftliche Anlagen (z. B. Biogasanlagen, Silos)
• Kanal- und Tiefbau (z. B. Schachtbauwerke, Medienkanäle, Amphibientunnel)
• Temporäre Bauwerke

Vorteile

• Trockene Schraubverbindung
• Ohne Fugenverguss, ohne Spezialwerkzeug
• Sofort belastbar, keine Aushärtezeiten
• Witterungsunabhängige Montage auch bei niedrigen Temperaturen oder Niederschlägen
• Demontierbar – Rückbau von temporär errichteten Bauwerken möglich
• Dreipunktverbindung möglich

Belastbarkeit (Bemessungswiderstände)

• Bemessungswerte für die Zugtragfähigkeit (Grenzzugkraft) und für die Querkraftfähigkeit (Grenzquerkraft) gemäß DIBt Zulassung Z-14.4-599.

Die Bemessungswerte für die Zugtragfähigkeit (Grenzzugkraft) NR,d und für die Querkraftfähigkeit (Grenzzugkraft) VR,d sind folgender Tabelle zu entnehmen:

Kombinierte Beanspruchung aus Zug-und Querkräften

Bei kombinierter Beanspruchung durch die Bemessungswerte der einwirkenden Zugkräfte und Querkräfte ist ein Interaktionsnachweis zu führen.

Technische Eigenschaften und Varianten vom BT-Spannschloss® - Set
